ラボ概要
このラボでは、ハイブリッド クラウド戦略を担当する SRE / プラットフォーム エンジニアの想定で、Azure 管理外のサーバ群を Azure Arc-enabled Servers として取り込み、Azure ネイティブと同じ管理体験(Azure Policy / Defender / Monitor / Update Manager)に統合します。
学習目標:
- 事前構築の 2 台の Linux VM(オンプレ模擬)に対して Ansible playbook で Azure Arc にオンボーディングする
- Service Principal 認証による
azcmagent connectの実装を理解する - Bicep で Arc-enabled Servers に対する
AzureMonitorLinuxAgent拡張機能およびCustomScript拡張機能をデプロイする - Data Collection Rule(DCR)を使った VM Insights データ収集の設定を確認する
- Arc-enabled Servers のリソース ライフサイクル(オンボーディング → 拡張機能デプロイ → 監視 → オフボーディング)を完成形で体験する
- ハイブリッド管理の現代的アーキテクチャ(Arc + Defender for Servers + Update Manager + Azure Policy)を理解する
- Linux サーバ管理(SSH、systemd、apt パッケージ管理)
- Ansible の playbook 構造と実行モデル
- Azure CLI、Bicep の基本
- Service Principal 認証フローの理解
- Azure Resource Manager のリソース モデル(extension など)
LinuxVM1およびLinuxVM2の 2 台が Azure Arc-enabled Servers としてMicrosoft.HybridCompute/machinesリソース型で表示されること- 各 Arc-enabled Server に
AzureMonitorLinuxAgentおよびCustomScript拡張機能がインストールされていること - Data Collection Rule
MSVMI-VMInsightsが作成され、両 Arc-enabled Server に関連付けられていること - Log Analytics Workspace に VM Insights のデータが流れ始めていること(初回データは数分後)
- Azure Portal で Arc-enabled Servers のパフォーマンス データが確認できる(完全に流れるには 10 分程度)
ラボの構成
- 1Cloud Shell とラボ環境を準備する
- 2Service Principal の認証情報を Key Vault から取得する
- 3Ansible オンボーディング playbook をヒアドキュメントで作成する
- 4プレースホルダを実値に置換する
- 5Ansible のインベントリ ファイルを作成する
- 6Ansible playbook を実行して 2 台同時にオンボーディングする
- 7Arc-enabled Servers が Azure に登録されたか確認する
- 8Bicep で Arc 拡張機能をデプロイする(雛型は提示、要件は学習者自身で組む)
- 9Bicep をデプロイする
- 10Arc 拡張機能が正常にインストールされたか確認する
- 11Data Collection Rule と関連付けを確認する
- 12VM Insights のパフォーマンス データを確認する
- 13ハイブリッド管理の応用シナリオを考察する
- 14Arc-enabled Server のオフボーディング手順を理解する
- 15結果を考察する
詳細な手順は、ラボ開始後に画面内のガイドとして表示されます。

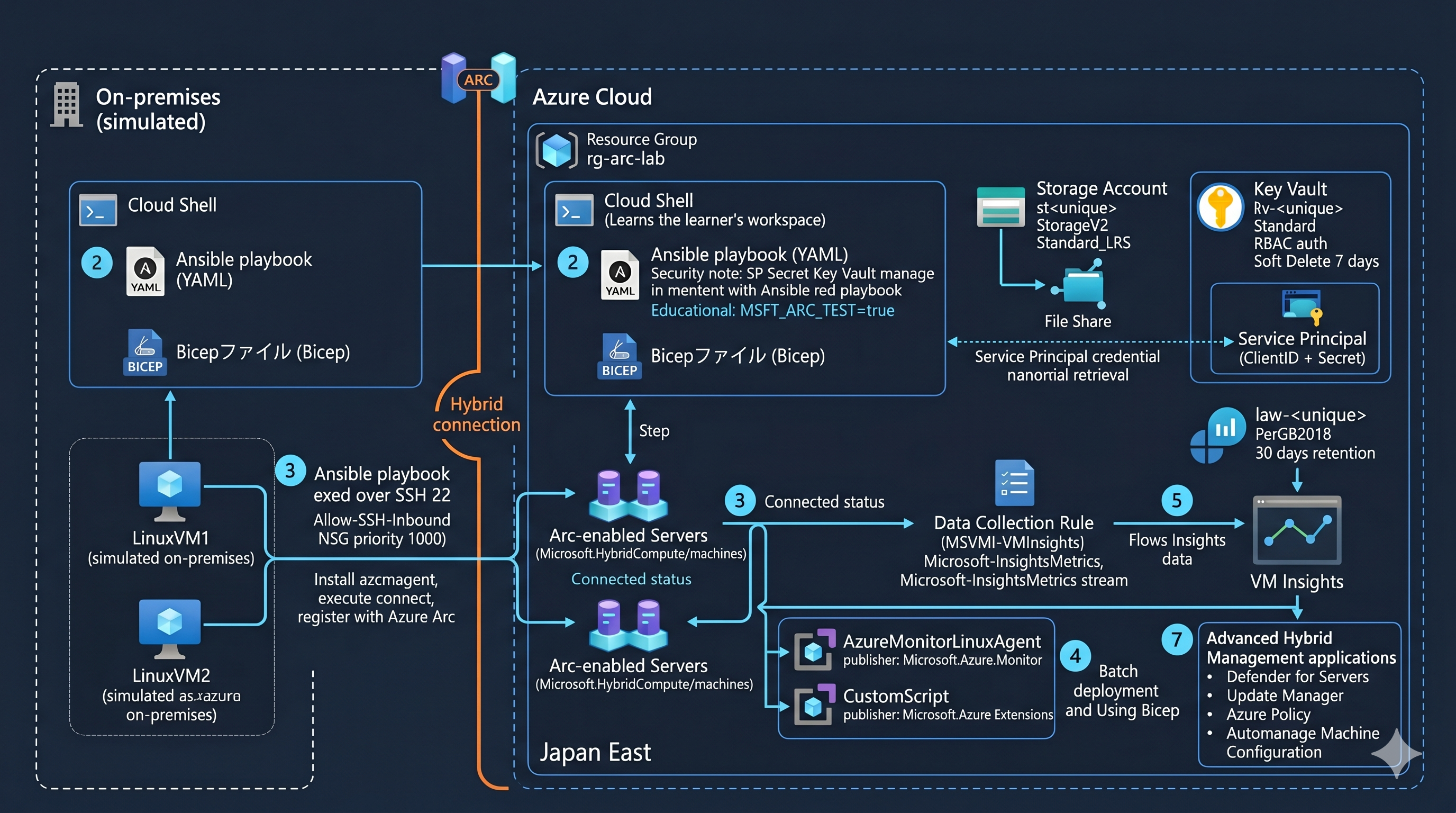

構成図
